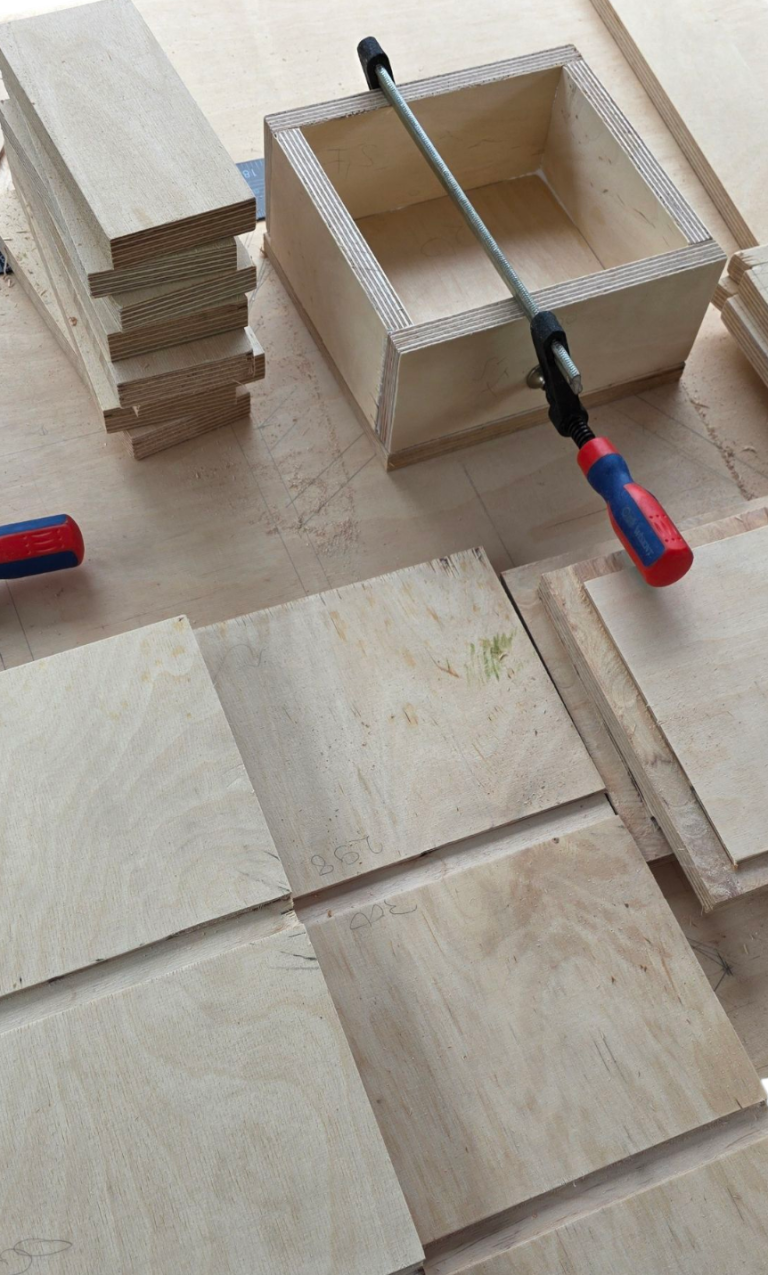

Konstruktion & Praxis
- Gehäusebau, Versteifung, Strömung
- Transport, Handling, Touring-Tauglichkeit
- Praxislösungen aus realen Systemen

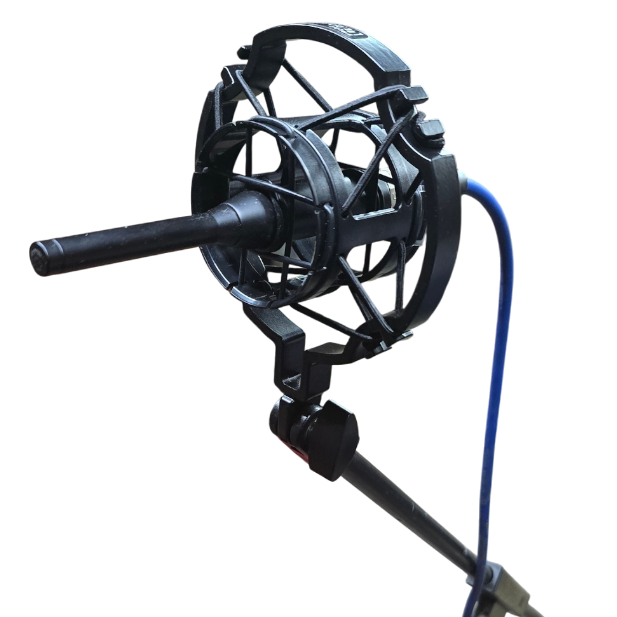

Messung & Tuning
- Frequenzgang, Phase, Impulsantwort
- Messsysteme & Methoden
- Systemabstimmung im Raum und Open Air

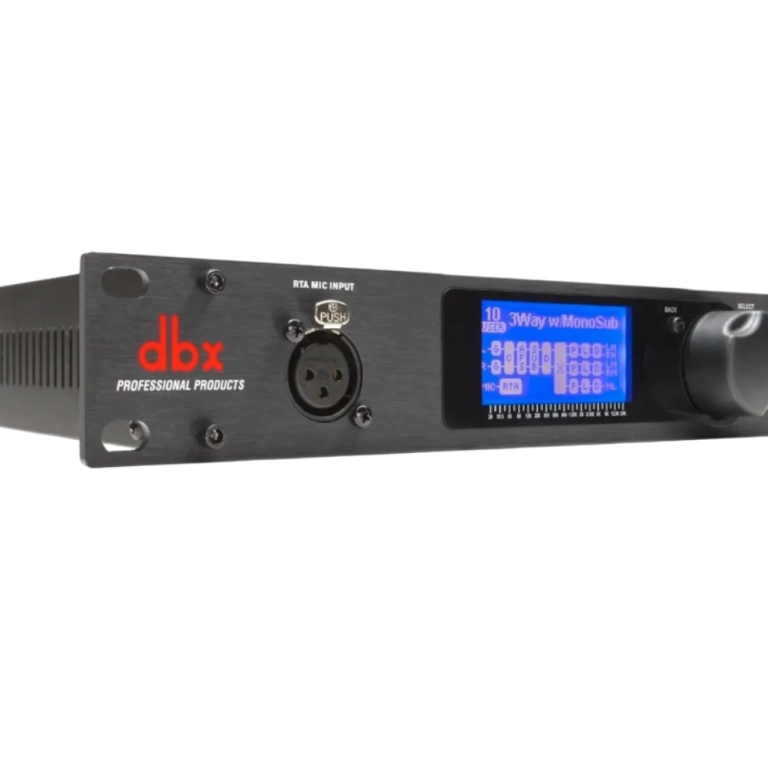

DSP & Signalverarbeitung
- Filtertypen (IIR / FIR)
- Delay, Alignment
- Controller-Setups (z. B. wie bei d&b audiotechnik oder L-Acoustics)
Limiter & Schutzsysteme
- RMS, Peak, Multiband, Lookahead
- Richtige Einstellung & typische Fehler
- Schutz vs. Performance
Gain Staging & Signalfluss
- Vom Zuspieler bis zur Endstufe
- Pegelstrukturen korrekt aufbauen
- Vermeidung von Clipping & Rauschen
Verkabelung & Signalarten
- XLR, Speakon, digitale Signale
- Kabelquerschnitte & Längen
- Signalverluste & Störungen
Akustik & Aufstellung
- Systemplatzierung (Stacking, Arrays, Cardioid)
- Raum vs. Open Air
- Interferenzen & Abstrahlverhalten
Audioformate & Dynamik
- dBFS, dBu, dBV, LUFS, VU
- Unterschiede zwischen Streaming, Files, Live-Signalen
- MP3 vs WAV und reale Auswirkungen
Musik &
Systemanforderungen
- Chassis (z. B. Eighteen Sound, B&C Speakers)
- Parameter (TSP) richtig verstehen
- Auswahl je nach Anwendung (Sub, Top, Line Array etc.)
Professional Sound Engineering
Grundlagen & Physik
Was ist Schall überhaupt?
Schall ist nichts anderes als Druckveränderung in der Luft.
Ein Lautsprecher erzeugt diese Druckänderungen, indem sich die Membran vor und zurück bewegt. Dadurch entstehen Verdichtungen und Verdünnungen, die sich als Welle durch den Raum ausbreiten.
Wichtig:
Es bewegt sich nicht die Luft von A nach B, sondern die Energie wird weitergegeben.

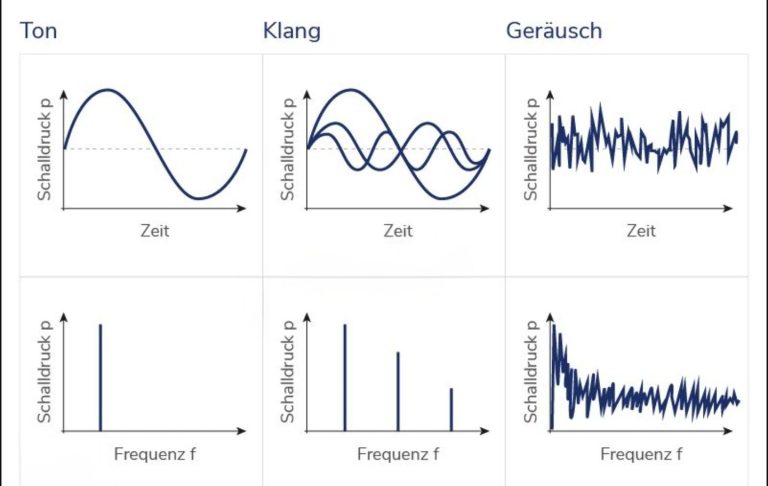

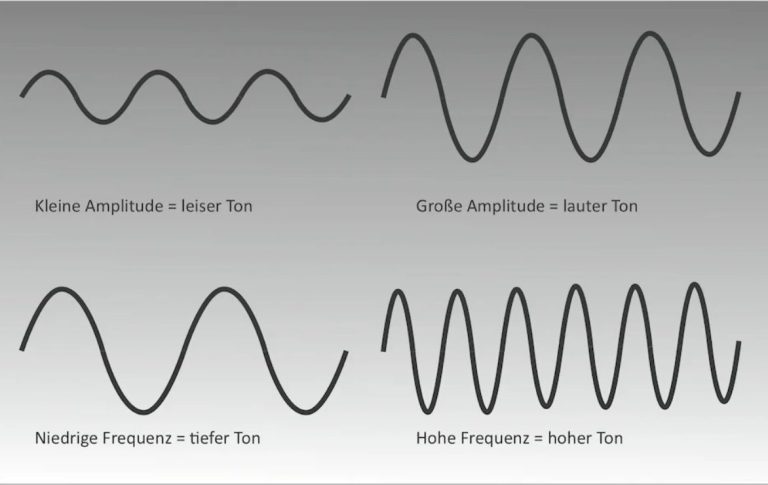

Wellenlänge, Frequenz & Zusammenhang
Die Frequenz (Hz) gibt an, wie oft sich die Membran pro Sekunde bewegt.
- 40 Hz = 40 Schwingungen pro Sekunde (tiefer Bass)
- 1.000 Hz = Mitten
- 10.000 Hz = Höhen
Die dazugehörige Wellenlänge bestimmt, wie sich der Schall im Raum verhält:
- 40 Hz ≈ 8,5 m
- 100 Hz ≈ 3,4 m
- 1 kHz ≈ 34 cm
Erkenntnis für die Praxis:
- Tiefe Frequenzen „sehen“ dein Gehäuse kaum → gehen durch alles
- Hohe Frequenzen sind stark richtbar

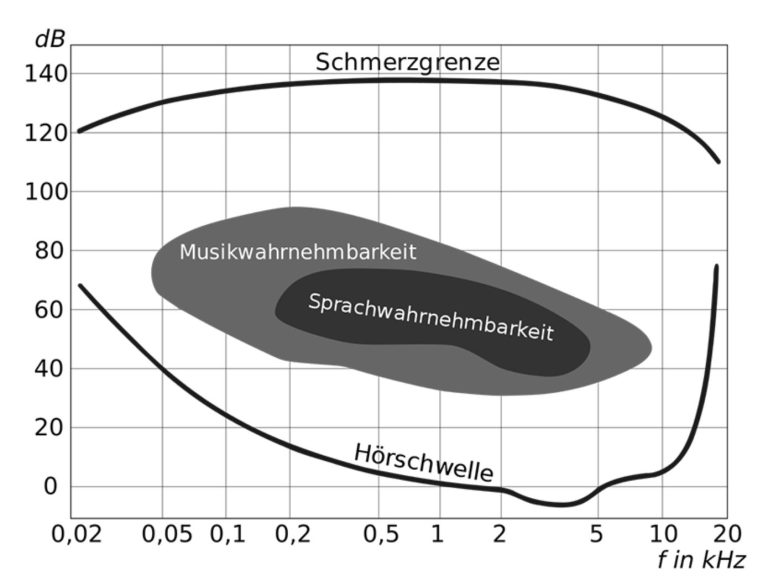

Pegel & dB (kein Marketing, echte Physik)
Schalldruck wird in dB SPL gemessen.
Wichtige Regeln:
- +3 dB = doppelte Leistung
- +6 dB = doppelter Schalldruck
- +10 dB = wird etwa doppelt so laut wahrgenommen
Praxis:
Wenn dein System „zu leise“ ist, brauchst du nicht +1 dB…
du brauchst massiv mehr Fläche, Hub oder Wirkungsgrad.
Wirkungsgrad & Leistung
Das ist der Punkt, den viele komplett falsch verstehen.
Ein Lautsprecher wandelt elektrische Leistung in Schall um – aber extrem ineffizient:
1–5 % werden zu Schall, der Rest zu Wärme
Deshalb sind Hersteller wie Funktion-One, VOID, Lambda Labs uvm.
so stark auf Hornladung und Effizienz optimiert.
Mehr Wirkungsgrad = mehr Output bei weniger Leistung
Das magische Dreieck (unvermeidbar)
Du kannst niemals alles gleichzeitig haben:
- Tiefgang (Low End)
- Wirkungsgrad (Efficiency)
- Kompakte Baugröße
Du bekommst immer nur 2 von 3.
Beispiele:
- Kleiner Sub + tief = ineffizient
- Laut + klein = kein Tiefbass
- Tief + laut = riesig
Das ist keine Meinung - das ist Physik.
Membranfläche vs Hub
Output im Bass kommt aus:
Fläche × Hub
Deshalb:
- 2x 18" > 1x 18"
- Große Systeme schlagen kleine IMMER im Tiefbass
Chassis von z. B.
B&C Speakers oder Eighteensound sind genau darauf optimiert:
viel Fläche + kontrollierter Hub + thermische Stabilität

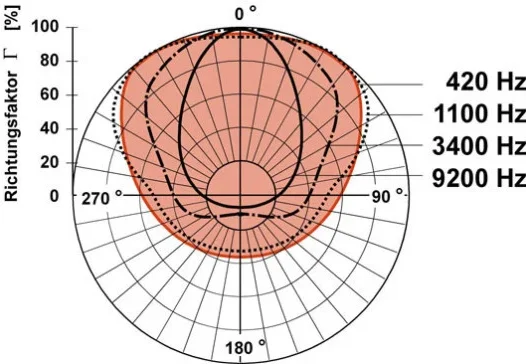

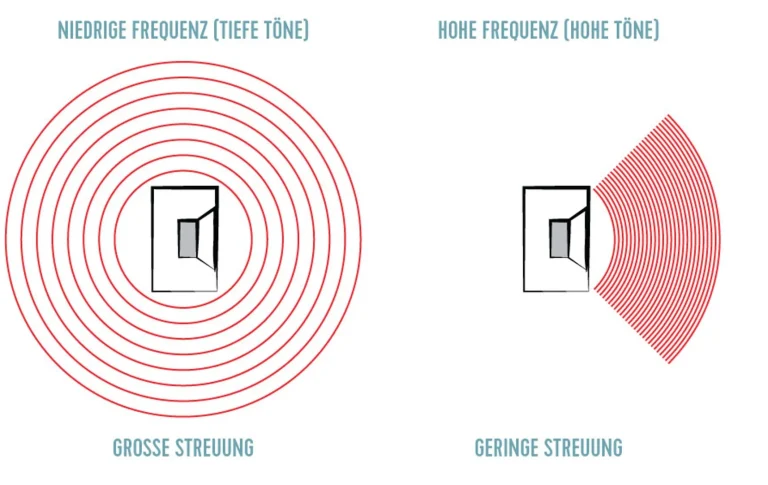

Richtwirkung (extrem wichtig!)
Hohe Frequenzen:
stark bündelbar (Hörner, Waveguides)
Tiefe Frequenzen:
nahezu kugelförmig (omnidirektional)
Deshalb:
- Tops kann man „werfen/fliegen“
- Bass muss man stellen und formen (Stacks, Arrays, Cardioid)
Laufzeit & Phase (Grundverständnis)
Schall braucht Zeit.
1 Meter ≈ 3 ms Laufzeit
Wenn zwei Quellen nicht zeitlich sauber abgestimmt sind:
- Auslöschungen
- Überhöhungen
- Druckverlust
Das ist der Grund, warum Systeme von d&b audiotechnik oder L-Acoustics
so stark auf Delay & Phase Alignment setzen.

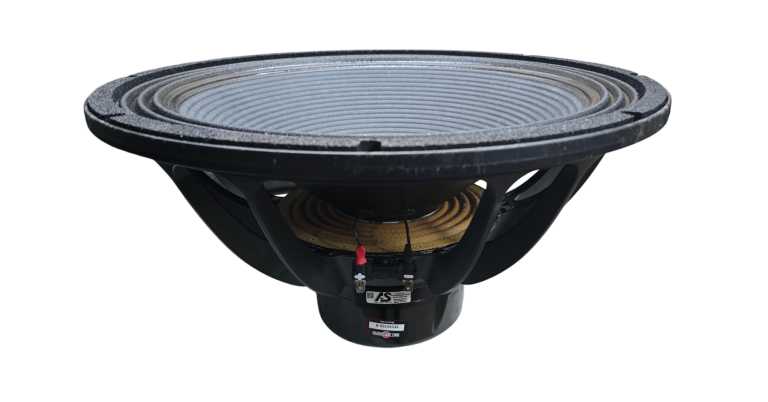

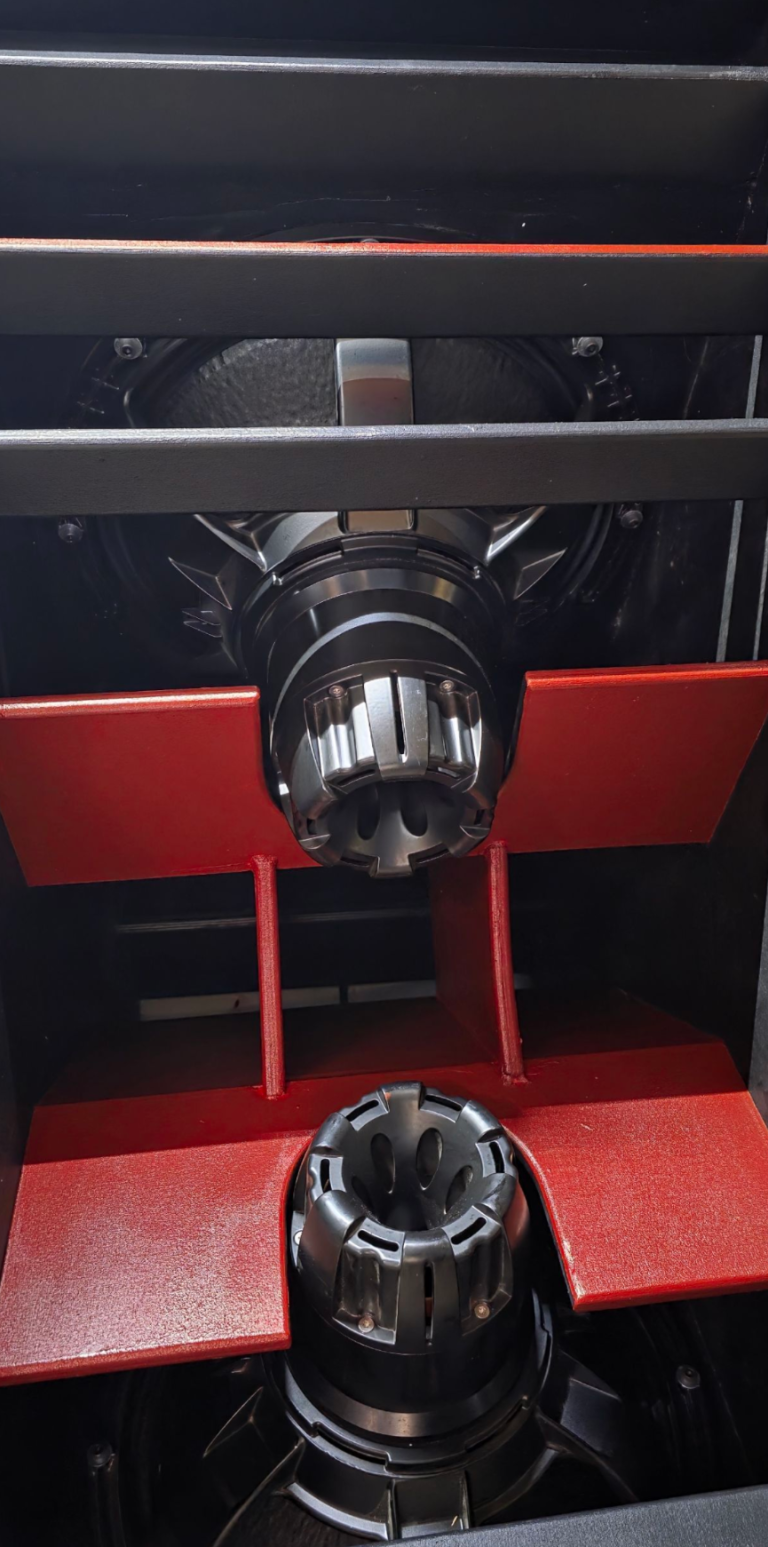

Chassis – das eigentliche Arbeitsgerät
Was ist Schall überhaupt?
Das Chassis ist der elektromechanische Wandler, der elektrische Energie in Bewegung und damit in Schall umsetzt.
Im professionellen Bereich geht es nicht um „Klangcharakter“, sondern um:
- Belastbarkeit
- Wirkungsgrad
- Kontrolle (Hub, Rückstellverhalten)
- thermische Stabilität
- Reproduzierbarkeit unter Last

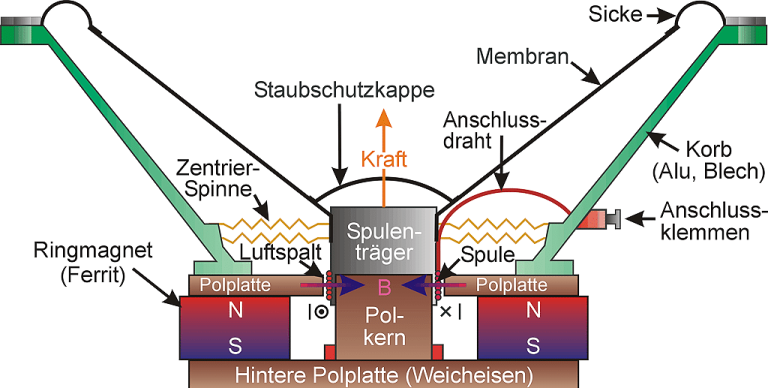

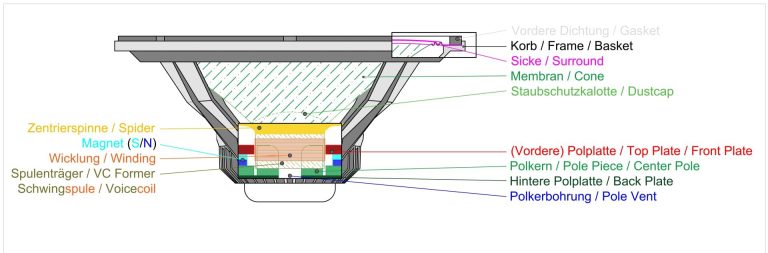

Aufbau eines Chassis (relevant für Praxis)
- Membran → bestimmt Fläche, Steifigkeit, Masse
- Schwingspule → Leistung, Kühlung, Kontrolle
- Magnet / Antrieb (BL) → Kraft auf die Membran

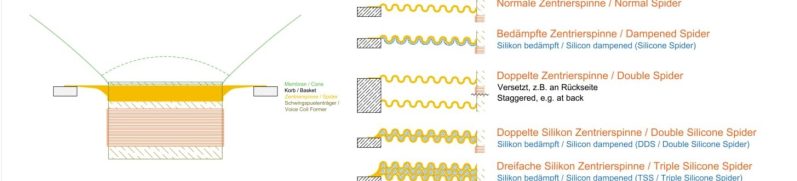

- Aufhängung (Spider + Sicke) → Rückstellkraft, Linearität
- Korb → mechanische Stabilität, Belüftung
Entscheidend ist nicht ein einzelnes Teil, sondern wie stabil das System unter Last bleibt.
TSP (Thiele-Small Parameter) – richtig verstanden
TSP sind keine Theorie-Spielerei, sondern beschreiben das reale Verhalten des Chassis.
Wichtige Parameter:
Fs (Resonanzfrequenz)
- Eigenresonanz des Chassis
- Tiefer = grundsätzlich besser für Subanwendungen
- Aber: sagt alleine nichts über Output
Qts (Gesamtgüte)
- Verhalten der Resonanz
- Niedrig (≈ 0.2–0.35) → ideal für Horn / große Reflexsysteme
- Mittel (≈ 0.3–0.5) → klassisch Bassreflex
- Hoch (> 0.5) → eher ungeeignet für kontrollierte PA-Systeme
Vas (Äquivalentvolumen)
- „Federhärte“ des Systems als Volumen dargestellt
- Großes Vas → braucht großes Gehäuse
- Kleines Vas → kompakter möglich, oft weniger Tiefgang
Xmax (max. linearer Hub)
- Wie weit sich die Membran kontrolliert bewegen kann
- Direkt relevant für maximalen Tiefbass-Output
Aber:
Xmax ohne BL = wertlos
BL (Antriebskraft)
- Stärke des Motors (Magnet + Spule)
- Hoches BL = mehr Kontrolle, mehr Wirkungsgrad
Re / Impedanz
- Elektrischer Widerstand
- Relevant für Verstärkeranpassung und reale Leistungsaufnahm
Was viele falsch machen
- Nur auf Xmax schauen → bringt nichts ohne Kontrolle
- Nur auf Watt achten → Marketingwert
- TSP nicht im Zusammenhang betrachten
- Chassis ohne Gehäusekontext bewerten
Ein Chassis ist immer nur ein Teil des Gesamtsystems.
Chassistypen im Pro-Bereich
Subwoofer (15", 18", 21")
- Fokus: Hub + Fläche + thermische Belastbarkeit
- Einsatz: Bassreflex, Bandpass, Horn
Midbass / Kick (10"–15")
Midbass / Kick (10"–15")
- Fokus: Schnelligkeit, Wirkungsgrad
- Bereich: ca. 80–300 Hz
- Extrem wichtig für „Punch“
Midrange (6"–10")
- Sprachverständlichkeit, Durchsetzung
- Kritischer Bereich für Wahrnehmung
Hochton (Compression Driver)
- In Kombination mit Horn
- Hoher Wirkungsgrad, starke Bündelung
- Empfindlich → saubere Trennung notwendig
Auswahl nach Anwendung
Subwoofer
- Große Membranfläche (18"/21")
- Hoher Xmax + starkes BL
- Kühlung entscheidend
Ziel: maximaler Output unter Dauerlast
Tops (Point Source)
- Kombination aus Mid + HF
- Fokus: Abstrahlung + Linearität
- Horn entscheidend, nicht nur Treiber
Line Array
- Spezielle Chassis mit:
- definierter Phasenlage
- kontrollierter Kopplung
- Mechanik + Winkel entscheidend.
Hornsysteme / High Efficiency
- Spezielle Treiber mit:
- niedrigem Qts
- starkem Antrieb
- Ziel: maximaler Wirkungsgrad
Realität aus der Praxis
- Zwei 18"-Chassis können sich komplett unterschiedlich verhalten
- Datenblatt ≠ reales Verhalten im Gehäuse
- Gute Systeme entstehen durch:
- richtige Chassiswahl
- passendes Gehäuse
- saubere Abstimmung
Nicht durch „teuer“ oder „viel Watt“

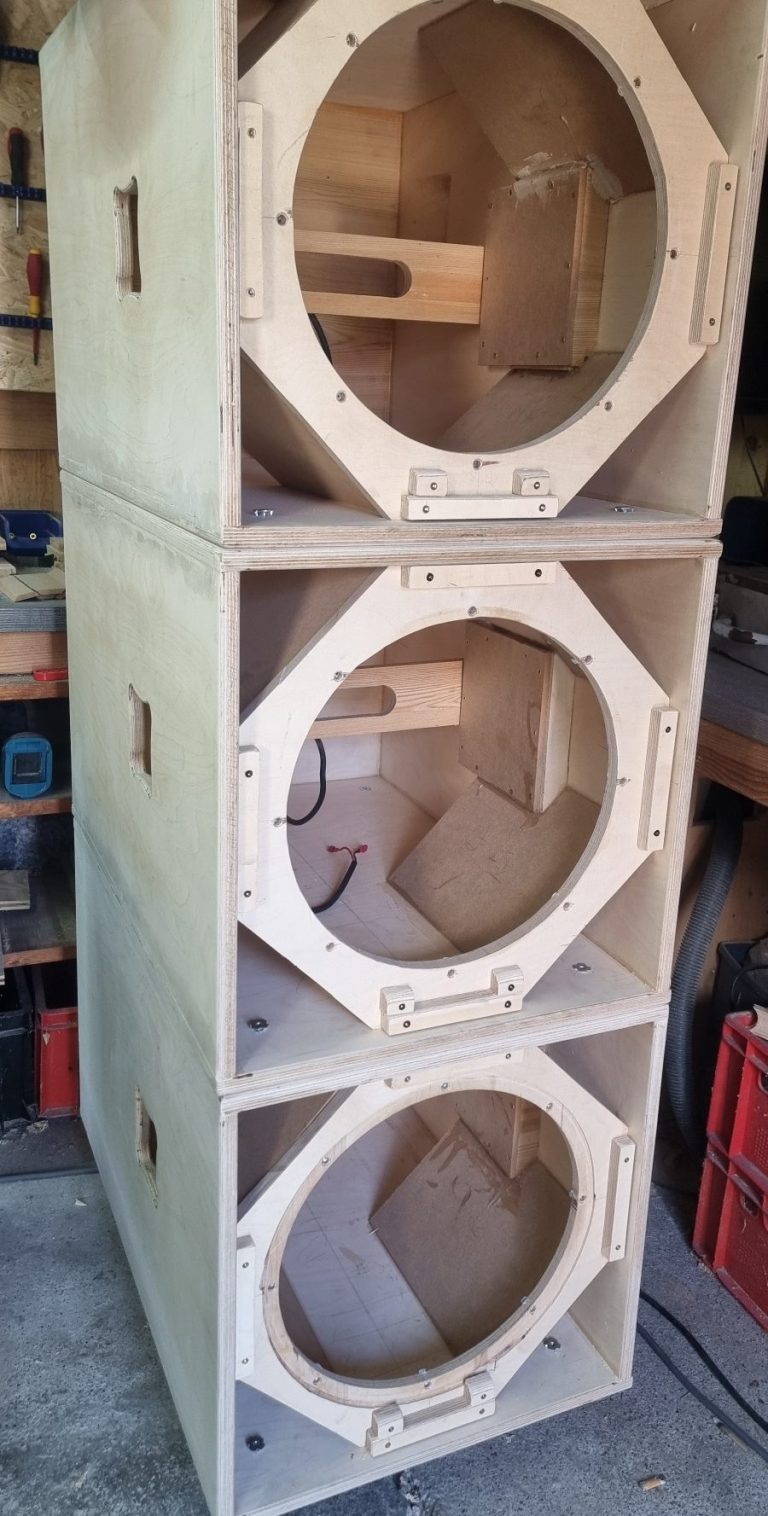

Gehäuse & Systemdesign
Warum das Gehäuse entscheidend ist
Das Gehäuse bestimmt, wie das Chassis arbeitet.
Ohne Gehäuse:
keine Kontrolle
kein Wirkungsgrad
kein definierter Frequenzgang
Das gleiche Chassis kann je nach Gehäuse:
- komplett anders klingen
- völlig unterschiedliche Pegel liefern
- in anderen Frequenzbereichen arbeiten
Das Gehäuse ist kein „Kasten“, sondern akustisches Werkzeug.
Bassreflex (BR)
Funktionsprinzip
Das Gehäuse nutzt eine abgestimmte Öffnung (Port), um den rückwärtigen Schall der Membran im Bassbereich zu nutzen.
Der Port arbeitet wie ein Resonator und verstärkt einen bestimmten Frequenzbereich.
Eigenschaften
- hoher Output im Abstimmungsbereich
- relativ effizient
- weit verbreitet im Pro-Bereich
Vorteile
- guter Kompromiss aus Größe / Output / Tiefgang
- relativ einfach zu bauen und zu berechnen
- sehr gut skalierbar (Stacks)
Nachteile
- unterhalb der Abstimmung kaum Kontrolle → Gefahr für das Chassis
- Strömungsprobleme möglich (Portnoise)
- Gruppenlaufzeit höher als bei geschlossenen Systemen
Einsatz
- Clubs
- Festivals
- Allround-Subwoofer
Moderne High-Output Systeme basieren sehr oft auf optimierten Reflexdesigns, nicht nur auf Hörnern.
Bandpass (BP)
Funktionsprinzip
Das Chassis arbeitet komplett im Gehäuse und spielt über Ports nach außen.
Der Schall wird gefiltert und verstärkt – je nach Bauform (4th / 6th order).
Eigenschaften
- sehr hoher Output in engem Bereich
- starke akustische Filterwirkung
- „fertiger Sound“ ohne viel EQ
Vorteile
- maximaler Pegel in definiertem Frequenzband
- gute Kontrolle des Chassis
- mechanischer Schutz
Nachteile
- schmalbandig
- komplex in der Abstimmung
- schlechte Impulsantwort im Vergleich zu anderen Konzepten
Einsatz
- reine Sub-Anwendungen
- Anwendungen mit Fokus auf maximalem Druck in definiertem Bereich

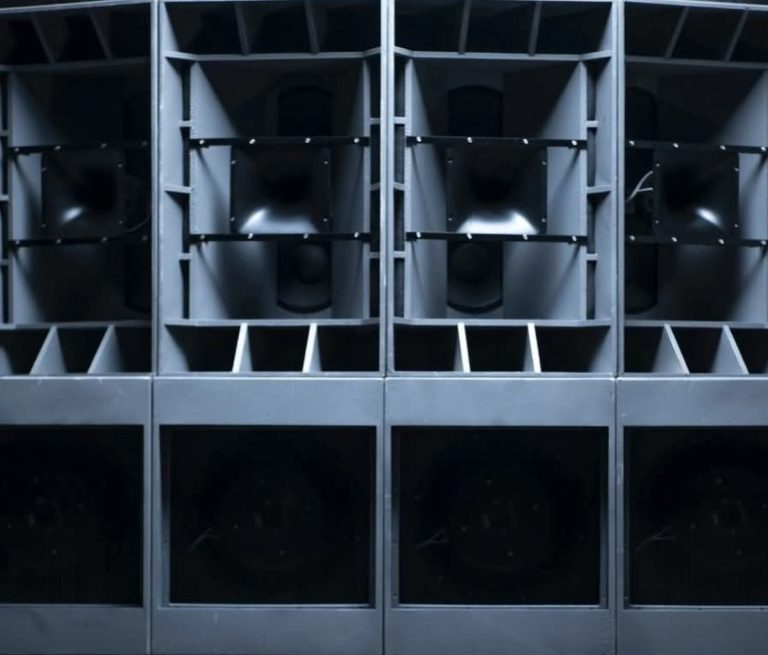

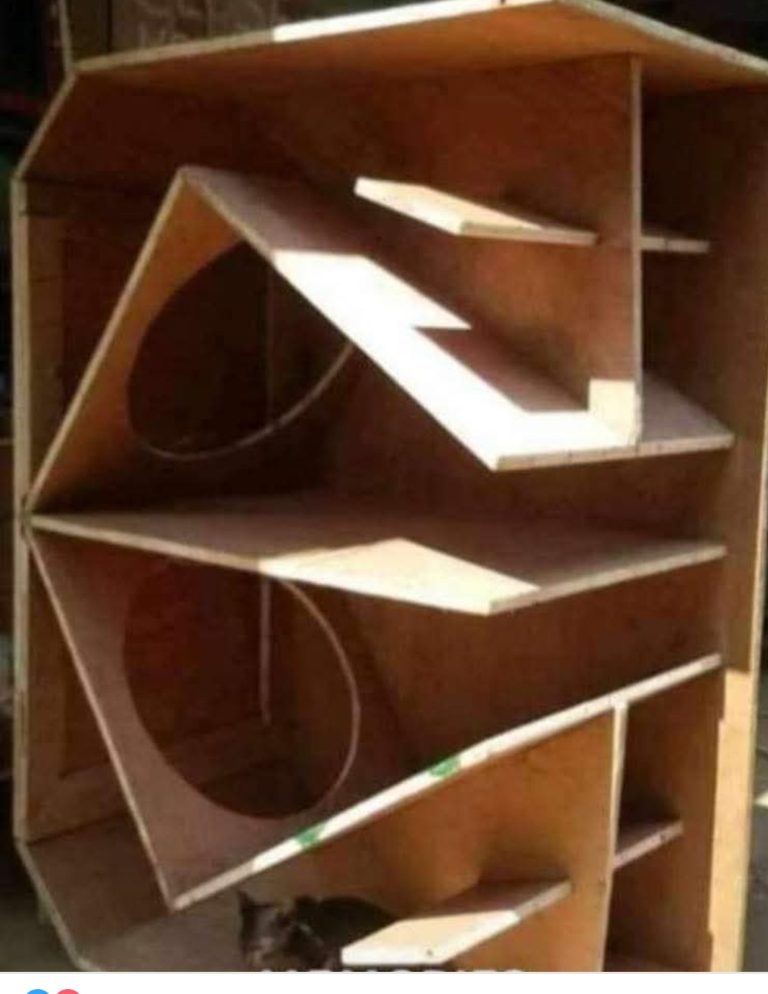

Horn (Frontloaded / Hybrid)
Funktionsprinzip
Ein Horn koppelt das Chassis über eine akustische Transformation an die Luft an.
Ziel: Impedanzanpassung → mehr Wirkungsgrad
Eigenschaften
- extrem hoher Wirkungsgrad
- starke Richtwirkung (je nach Größe)
- funktioniert erst richtig in Kombination (Stacks)
Vorteile
- maximaler Output pro Watt
- große Reichweite
- sehr kontrolliertes Abstrahlverhalten möglich
Nachteile
- groß
- aufwendig zu konstruieren
- stark abhängig von Aufstellung und Anzahl
Einsatz
- große Systeme
- Outdoor / Festival
- Anwendungen mit Reichweite und Effizienz-Fokus
Hybrid-Systeme
Funktionsprinzip
Kombination aus:
- Reflex
- Horn
- Bandpass
Ziel: Vorteile kombinieren, Nachteile minimieren
Eigenschaften
- komplexe Schallführung
- gezielte Verstärkung bestimmter Bereiche
- oft proprietäre Designs
Vorteile
- sehr hoher Output möglich
- optimierbar auf spezifische Anwendungen
- oft kompakter als reine Hörner
Nachteile
- schwer zu entwickeln
- empfindlich auf Fehler in Konstruktion und Abstimmung
Wirkungsgrad & Abstimmung
Der Wirkungsgrad eines Systems hängt ab von:
- Gehäuseart
- Abstimmfrequenz
- Chassisparametern
- mechanischer Umsetzung
Abstimmung (Tuning)
Bei z. B. Bassreflex:
- tiefe Abstimmung → mehr Tiefgang, weniger Punch
- höhere Abstimmung → mehr Druck, weniger Tiefgang
Es gibt kein „besser“, nur passend zur Anwendung
Realität
- Ein schlecht abgestimmtes System verliert massiv Leistung
- 2–3 Hz Unterschied können hörbar und messbar sein
- Theorie ohne Messung = unbrauchbar
Skalierung von Systemen
Ein einzelner Lautsprecher ist im Pro-Bereich selten relevant.
Systeme werden skaliert.
Stacking (Subwoofer)
Mehrere Subwoofer nebeneinander:
- +3 dB durch Leistung
- +3 dB durch Kopplung
+6 dB pro Verdopplung (idealisiert)
Effekt in der Praxis
- mehr Output
- bessere Kopplung im Bass
- kontrolliertere Abstrahlung
Array-Verhalten
Mehrere Quellen beeinflussen sich:
- konstruktive Interferenz → mehr Pegel
- destruktive Interferenz → Auslöschungen
Abstand und Anordnung sind entscheidend
Typische Setups
Mono Bass Stack
- maximale Kopplung
- gleichmäßige Verteilung
- Standard im Club/Festival
Stereo Subs
- oft schlechtere Kopplung
- Interferenzen im Raum
- selten sinnvoll im Low-End
Cardioid / Endfire
- gerichteter Bass
- Reduktion nach hinten
- Kontrolle statt maximalem Pegel
Realität aus der Praxis
- Das Gehäuse entscheidet über 70–80 % der Performance
- Ein gutes Chassis im falschen Gehäuse ist wertlos
- Große Systeme funktionieren anders als kleine – nicht nur lauter
👉 Entwicklung bedeutet:
- verstehen
- simulieren
- messen
- anpassen
Konstruktion & Praxis
Gehäusebau – mehr als nur Holz zusammenschrauben
Ein Lautsprechergehäuse ist ein mechanisch-akustisches System unter Extrembelastung.
Im Betrieb wirken:
- hoher Innendruck (vor allem im Bassbereich)
- Vibrationen
- thermische Belastung
- mechanische Kräfte durch Transport
Ziel: maximale Stabilität bei minimalen Verlusten
Materialwahl
Multiplex (Birke)
- Standard im Touring-Bereich
- hohe Stabilität bei moderatem Gewicht
- gute Schraubfestigkeit
MDF
- akustisch ruhig
- aber: schwer, bruchempfindlich, nicht touringfähig
Praxis:
- PA = Multiplex
- MDF hat im professionellen Einsatz nichts verloren
Versteifung (extrem unterschätzt)
Ohne Versteifung:
Gehäusewände schwingen mit
Energie geht verloren
Klang wird undefiniert
Ziel der Versteifung
- Reduktion von Gehäusevibrationen
- Erhöhung der Eigenresonanz außerhalb des Arbeitsbereichs
- saubere Impulswiedergabe
Umsetzung
- Querstreben zwischen gegenüberliegenden Wänden
- Matrix-/Kreuzversteifungen
- gezielte Verstärkung an Druckpunkten (z. B. nahe Chassis & Ports)
Wichtig:
Nicht „viel Holz“, sondern richtig platziert
Strömung & Luftführung
Sobald Luft schnell bewegt wird (Ports, Hörner):
Entstehen Verluste, Geräusche und Kompression
Typische Probleme
- Portnoise („Pfeifen“, „Blasen“)
- Strömungsabrisse
- Kompression bei hohen Pegeln
Lösungen
- große Portflächen (geringere Luftgeschwindigkeit)
- saubere Abrundungen (Innen & Außen)
- keine scharfen Kanten
- gleichmäßige Querschnittsverläufe
Faustregel:
Luft ist träge – zwing sie nicht durch enge, harte Kanten
Geometrie & Aufbau
- arallele Flächen → stehende Wellen
- ungünstige Proportionen → Resonanzen
- schlechte Anordnung → ineffiziente Nutzung des Volumens
Gute Konstruktion:
- vermeidet Resonanzen
- führt Schall gezielt
- nutzt Volumen effektiv
Transport & Touring-Tauglichkeit
Ein System ist nur gut, wenn es auch real einsetzbar ist.
Mechanische Anforderungen
- stoßfest
- stapelbar
- reproduzierbar positionierbar
Praxis-Features
- integrierte Griffe (ergonomisch & stabil)
- Rollen / Dolly-Systeme
- Flughardware (bei Tops / Arrays)
- Schutzkanten / Beschichtung (PU, Warnex etc.)
Realität
- schlechte Griffe = Verletzungsgefahr + langsamer Aufbau
- falsche Gewichtsverteilung = unhandlich
- instabile Bauweise = Schaden nach wenigen Einsätzen
Touring bedeutet:
Aufbauen, abbauen, laden – nicht einmal, sondern ständig
Praxislösungen aus realen Systemen
Druckverteilung im Gehäuse
- kritische Bereiche gezielt verstärken
- nicht jede Wand gleich behandeln
- Fokus auf reale Belastung statt Optik
Chassis-Montage
- stabile Verschraubung (kein Spiel)
- Einschlagmuttern / Gewindeeinsätze (Rampa) statt Holzschrauben
- Dichtung sauber ausgeführt (keine Lecks!)
Servicefreundlichkeit
- Zugang zu Komponenten
- austauschbare Teile
- klare Kabelführung
Ein System muss wartbar sein – nicht nur funktionieren
Gewicht vs Stabilität
- leichter = besser für Handling
- stabiler = besser für Performance
Ziel ist nicht „leicht“ oder „stabil“, sondern:
optimiertes Verhältnis für den Einsatzzweck
Realität aus der Praxis
- 90 % der Probleme entstehen nicht im DSP, sondern im Holz
- schlechte Konstruktion = Verlust von Output, Kontrolle und Lebensdauer
- gute Systeme erkennt man nicht nur am Sound, sondern daran, wie sie gebaut sind
Konstruktion entscheidet, ob dein System:
- Druck macht oder nur laut ist
- hält oder kaputt geht
- reproduzierbar funktioniert oder nicht
Messung & Tuning
Warum Messung Pflicht ist
Ohne Messung:
- keine Kontrolle
- keine Reproduzierbarkeit
- kein sauberes System
Hören alleine reicht nicht
Raum, Position und Pegel täuschen massiv
Professionelle Systeme werden nicht nach Gefühl abgestimmt, sondern auf Basis von:
- Messdaten
- Erfahrung
- sauberer Interpretation
Frequenzgang
Der Frequenzgang zeigt:
Wie laut jede Frequenz wiedergegeben wird.
Ziel im Pro-Bereich:
- kein „HiFi-flat“
- sondern:
- kontrollierter Verlauf
- sinnvoller Tilt (je nach Anwendung)
- gleichmäßige Energieverteilung
Praxis
- Peaks = unangenehm, aufdringlich
- Dips = Energieverlust, fehlender Druck
Wichtig:
Nicht jeden Dip „weg-EQen“ → oft Interferenzproblem, kein EQ-Problem
Phase
Phase beschreibt die zeitliche Lage von Frequenzen.
Wenn Systeme nicht phasengleich sind:
- Auslöschungen
- undefinierter Klang
- Verlust von Druck
Kritisch bei
- Übergängen (Sub ↔ Top)
- mehreren Quellen
- Arrays
Gute Phase = Addition
Schlechte Phase = Zerstörung von Output
Impulsantwort
Die Impulsantwort zeigt:
Wie schnell und sauber ein System reagiert
- Timing
- Klarheit
- Präzision
Praxis
- lange „Nachschwinger“ = schlechtere Definition
- mehrere Peaks = Zeitprobleme
Grundlage für:
- Delay-Einstellung
- Systemausrichtung

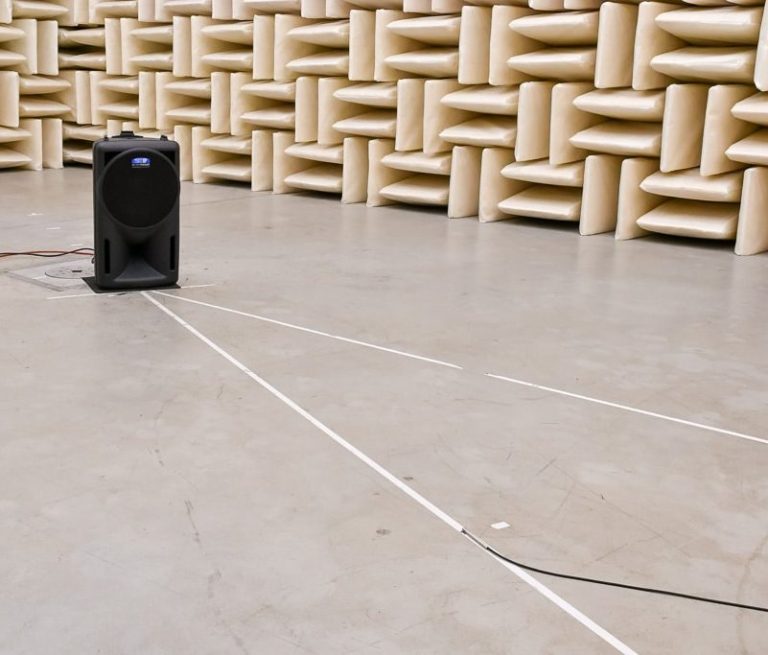

Messsysteme & Tools
Professionelle Messungen erfolgen mit
- Messmikrofon (kalibriert)
- Audiointerface / Controller
- Software (FFT-basierte Analyse)
Typische Tools im Einsatz
- Smaart
- REW
- ARTA
Messarten:
Transferfunktion (Dual-Channel)
- Referenzsignal vs Mikrofon
- zeigt Frequenz + Phase
Standard im Pro-Bereich
RTA (Real Time Analyzer)
- zeigt Energieverteilung
Gut für Überblick, nicht für Präzision
Impulsantwort
- Basis für Delay & Timing
Messmethoden (entscheidend!)
Mikrofonposition
- auf Achse / in Arbeitsbereich
- nicht irgendwo im Raum
- mehrere Messpunkte nötig

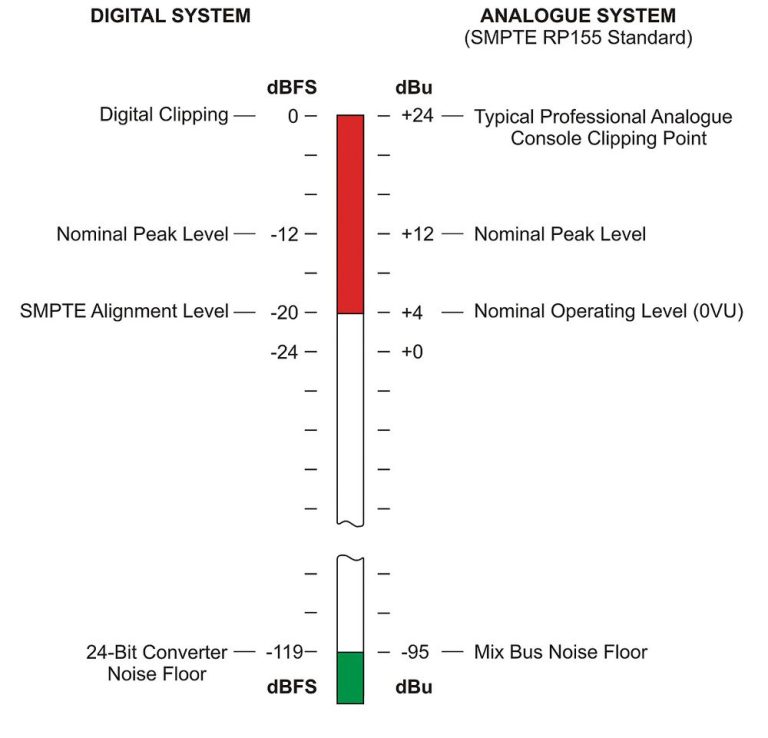

Gain Structure beim Messen
- sauberes Referenzsignal
- kein Clipping
- ausreichender Pegel (Signal > Störgeräusche)
Umgebung
- Reflexionen beeinflussen Messung massiv
- Zeitfenster (Gating) nutzen
- draußen vs drinnen komplett unterschiedlich
Systemabstimmung
Sub ↔ Top Alignment
Ziel:
Maximaler Summenpegel im Übergang
Vorgehen
- Delay anpassen
- Phase prüfen
- Polarität testen
Ergebnis:
- mehr Druck
- sauberer Übergang
- kein „Loch“ im Frequenzgang
Raum vs Open Air
Indoor
- Reflexionen dominieren
- Raummoden im Bass
- starke Positionsabhängigkeit
Maßnahmen:
- mehrere Messpunkte
- Kompromiss-Tuning
- nicht „tot EQen“
Open Air
- kaum Reflexionen
- sauberere Messbedingungen
- ehrlicher Frequenzgang
Dafür:
- weniger „natürliche Unterstützung“ im Bass
Arrays & mehrere Quellen
Ein Lautsprechergehäuse ist ein mechanisch-akustisches System unter Extrembelastung.
Im Betrieb wirken:
- hoher Innendruck (vor allem im Bassbereich)
- Vibrationen
- thermische Belastung
- mechanische Kräfte durch Transport
Ziel: Maximale Stabilität bei minimalen Verlusten
Typische Fehler
- nur nach Gehör abstimmen
- RTA mit echter Messung verwechseln
- falsche Mikrofonposition
- EQ als Allheilmittel nutzen
- Phase ignorieren
Realität aus der Praxis
- Messung ist nur so gut wie ihre Interpretation
- Perfekte Kurve ≠ gutes System
- Kleine Änderungen (Delay, Phase) haben massive Auswirkungen
Ein gutes System erkennt man daran, dass:
- es überall ähnlich funktioniert
- es reproduzierbar ist
- es unter Last stabil bleibt
DSP & Signalverarbeitung
Grundlagen
DSP (Digital Signal Processing) ist das Werkzeug, um ein Lautsprechersystem gezielt zu formen und zu kontrollieren.
Ohne DSP:
- keine saubere Trennung
- keine Schutzmechanismen
- keine Anpassung an Umgebung oder Anwendung
DSP ist nicht „Sound schöner machen“, sondern:
System funktionsfähig machen
FIR-Filter (Fortgeschritten)
FIR-Filter ermöglichen:
- lineare Phase
- präzise Kontrolle über Zeit und Frequenz
Vorteile
- exakte Phasenkorrektur
- saubere Impulsantwort
- bessere Summierung im Übergang
Nachteile
- höhere Latenz
- mehr Rechenleistung
- falsche Anwendung verschlechtert das System
FIR ist kein „besserer EQ“, sondern ein präzises Werkzeug für komplexe Systeme
Delay & Alignment
Delay ist eines der wichtigsten Werkzeuge im DSP.
Grundlagen
- 1 Meter ≈ 3 ms
- Schall braucht Zeit → Systeme müssen angepasst werden
Anwendungen
Sub ↔ Top Alignment
- zeitlich aufeinander abstimmen
- maximaler Summenpegel
Array / Delay Lines
- hintere Lautsprecher verzögern
- gleichmäßige Beschallung
Fehler im Delay:
- Druckverlust
- unsauberer Klang
- Auslöschungen

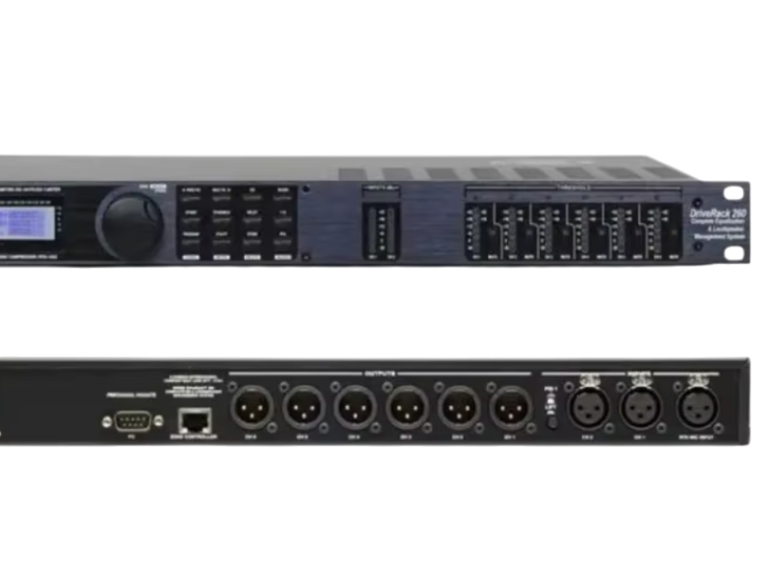

Controller & Systemintegration
DSP läuft in:
- Lautsprechercontrollern
- Endstufen mit DSP
- externen Prozessoren
Anforderungen
- stabile Signalverarbeitung
- reproduzierbare Presets
- präzise Filter & Delay
Praxis - Professionelle Systeme arbeiten mit:
- fest definierten Presets
- klarer Trennung der Wege
- abgestimmten Limitern

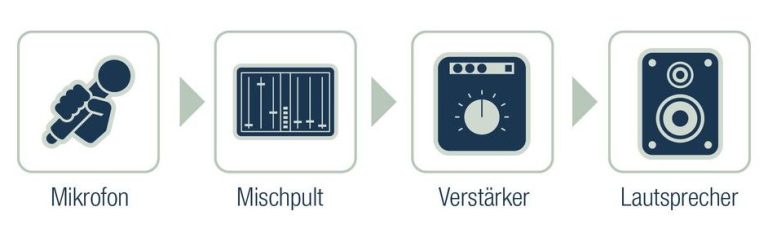

Signalfluss im DSP
Typischer Aufbau:
- Eingang
- Gain / Input Processing
- EQ
- Frequenzweiche
- Delay
- Limiter
- Ausgang
Reihenfolge ist entscheidend
Filtertypen (IIR)
Hochpass (HPF)
- schützt das Chassis vor zu tiefen Frequenzen
- reduziert unnötigen Hub
Tiefpass (LPF) Pflicht bei Subwoofern und Tops*
- begrenzt den oberen Frequenzbereich
- trennt z. B. Sub ↔ Top
Bandpass
- Kombination aus HPF + LPF
- definiert den Arbeitsbereich eines Weges
EQ (parametrisch)
- gezielte Korrektur von:
- Peaks
- Systemfehlern
Nicht:
- Löcher „auffüllen“, die durch Interferenz entstehen
Filtercharakteristiken
- Butterworth
- Linkwitz-Riley
- Bessel
Praxis:
- Linkwitz-Riley (meist LR24) = Standard für saubere Übergänge
IIR-Filter sind der Standard im Pro-Bereich.
Typische Fehler
- zu viele EQs → System wird instabil
- falsche Trennfrequenzen
- Delay nach Gehör statt Messung
- FIR ohne Verständnis einsetzen
- Presets „kopieren“ ohne Kontext
Realität aus der Praxis
- DSP kann kein schlechtes Gehäuse retten
- kleine Änderungen haben große Wirkung
- weniger ist oft mehr
Ziel ist nicht:
„möglichst viel einstellen“
Sondern:
Gezielt das Richtige einstellen
Limiter & Schutzsysteme
Limiter gehören zu den wichtigsten Bestandteilen der professionellen Lautsprecheransteuerung. Sie begrenzen den Signalpegel unter definierten Bedingungen, um Lautsprecherchassis, Endstufen und weitere Komponenten vor Überlastung zu schützen. Gleichzeitig beeinflussen sie, wie viel Dynamik und maximaler Schalldruck eines Systems tatsächlich nutzbar sind.
Entscheidend ist die Abstimmung auf das jeweilige Lautsprechersystem, die Endstufe, die Signalverarbeitung und den vorgesehenen Einsatzbereich. Ein falsch eingestellter Limiter kann Komponenten unzureichend schützen oder die verfügbare Performance unnötig reduzieren.

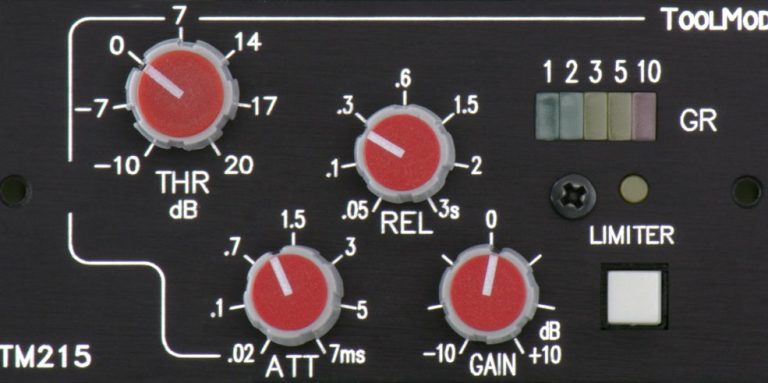

Limiter richtig einstellen
Limiter richtig einstellen:
Die Grenzwerte lassen sich nicht zuverlässig allein aus der Wattangabe eines Lautsprechers ableiten. Für eine fachgerechte Einstellung müssen die elektrischen, thermischen und mechanischen Grenzen des konkreten Systems berücksichtigt werden.
Elektrische Belastbarkeit und Grenzspannung
Die Belastbarkeit eines Chassis wird häufig in Watt angegeben. Für die Einstellung eines Limiters ist jedoch die daraus abgeleitete Spannung am Lautsprecheranschluss wesentlich aussagekräftiger.
Für einen rein ohmschen Widerstand gilt:
P * U² / R
Daraus folgt:
U = √ P * R
Dabei ist P die Leistung, U die Effektivspannung und R der angenommene Widerstand.
Beispiel: Bei 1.000 W an einem angenommenen Widerstand von 8 Ω ergibt sich rechnerisch eine Effektivspannung von rund 89,4 V.
Diese Rechnung ist eine Orientierung, aber keine vollständige Lautsprecherschutzberechnung: Die Impedanz eines Chassis ist frequenzabhängig, die tatsächliche Belastung hängt vom Signal und von der Frequenzweiche ab, und Herstellerangaben zur Belastbarkeit beruhen auf definierten Prüfverfahren.
Spannung in dBu umrechnen
DSP-Controller zeigen Grenzwerte häufig als Spannung, dBu oder interne digitale Pegel an. Für die Umrechnung einer analogen Effektivspannung in dBu gilt:
L_dBu=20log_10(U / 0,775V)
Damit lässt sich die gewünschte analoge Ausgangsspannung in einen entsprechenden dBu-Wert umrechnen.
Für die praktische Einstellung muss zusätzlich bekannt sein, wie der Controller den eingestellten Limiterwert auf seine Ausgangsspannung abbildet. Eingangspegel, Ausgangsgain, DSP-Architektur und Endstufenverstärkung spielen dabei eine entscheidende Rolle.
Die Endstufe berücksichtigen
Ein Limiter im DSP kann nur dann korrekt dimensioniert werden, wenn die Verstärkung der nachfolgenden Endstufe bekannt ist. Zwei Endstufen können bei identischem Eingangssignal unterschiedliche Ausgangsspannungen erzeugen.
Für die Schutzberechnung sind deshalb insbesondere relevant:
- maximale Ausgangsspannung der Endstufe
- Spannungsverstärkung beziehungsweise Gain
- Eingangsempfindlichkeit und maximale Eingangspegel
- Ausgangsleistung bei der tatsächlich verwendeten Last
- Verhalten bei Clipping und bei aktivierten Schutzschaltungen
Die maximale Leistung der Endstufe allein bestimmt nicht den richtigen Limiterwert.
Entscheidend ist, welche Spannung am Lautsprecher ankommen darf und wie zuverlässig der gesamte Signalweg diesen Grenzwert einhält.
Typische Fehler bei der Limiter-Einstellung
- zeitlich aufeinander abstimmen
- Die Endstufenverstärkung ignorieren: Ein korrekt berechneter Grenzwert kann im DSP falsch umgesetzt werden, wenn Gain und Ausgangsspannung nicht berücksichtigt werden.
- Peak-Schutz mit thermischem Schutz verwechseln: Beide Aufgaben erfordern unterschiedliche Zeitkonstanten und Bewertungsverfahren.
- Den Hochpass vergessen: Besonders bei Bassreflexsystemen kann der Membranhub unterhalb der Abstimmfrequenz stark ansteigen. Ein geeigneter Hochpass ist deshalb ein wesentlicher Bestandteil des Schutzkonzepts.

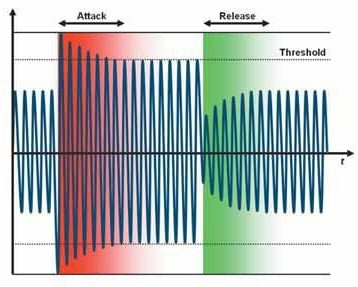

- Zu aggressive Zeitkonstanten verwenden: Unpassende Attack- und Release-Zeiten können Transienten beschneiden, hörbare Pegelschwankungen verursachen oder die Schutzwirkung beeinträchtigen.
- Die tatsächliche Ausgangsspannung nicht überprüfen: Die Anzeige eines DSP ist nicht automatisch eine Garantie für den realen Spannungswert am Lautsprecheranschluss.
Thermischer und mechanischer Schutz
Ein Lautsprecher kann auf unterschiedliche Weise überlastet werden. Deshalb genügt ein einzelner Grenzwert nicht in jeder Anwendung.
Thermische Überlastung: Die Schwingspule erwärmt sich durch die zugeführte elektrische Energie. Zu hohe Temperaturen können den Klebstoff, die Spulenisolation und weitere Komponenten beschädigen. Ein RMS-orientierter Limiter kann das Risiko reduzieren.
Mechanische Überlastung: Die Membran bewegt sich über ihren zulässigen Arbeitsbereich hinaus. Dabei können Aufhängung, Schwingspule und weitere mechanische Bauteile beschädigt werden. Besonders bei tiefen Frequenzen kann der Membranhub stark ansteigen.
Überlastung durch Clipping: Eine übersteuerte Endstufe verändert die Signalform und kann zusätzliche thermische Belastung erzeugen. Clipping ist jedoch nicht automatisch gleichbedeutend mit einem sofortigen Chassisschaden; entscheidend sind unter anderem Dauer, Frequenzverteilung und tatsächliche Belastung.
Die Schutzmaßnahmen müssen daher auf das konkrete Chassis und dessen Einsatzbereich abgestimmt werden. Ein elektrischer Grenzwert ersetzt keine Prüfung der mechanischen Belastbarkeit im vorgesehenen Frequenzbereich.

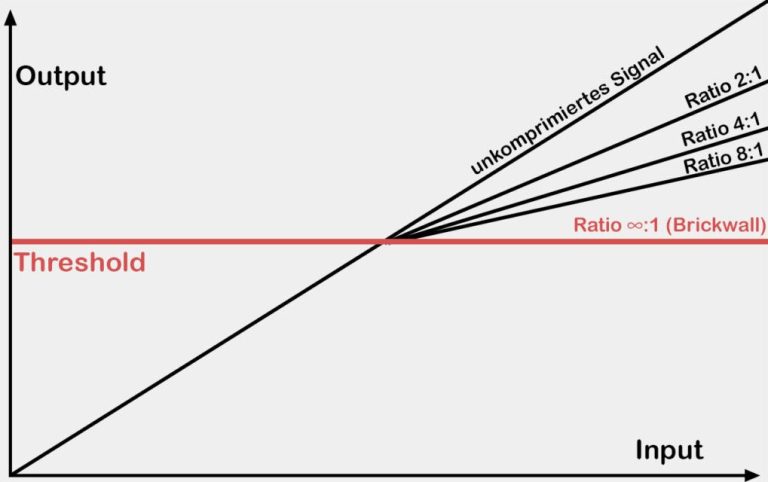

Limiter-Arten und ihre Funktionsweise
Peak-Limiter
Ein Peak-Limiter begrenzt kurzzeitige Signalspitzen. Er soll verhindern, dass der Signalpegel einen definierten Grenzwert überschreitet und dadurch beispielsweise die Endstufe clippt oder ein Chassis durch übermäßigen Membranhub beziehungsweise mechanische Belastung gefährdet wird.
Die tatsächliche Schutzwirkung hängt unter anderem von der Ansprechzeit, der Signalverarbeitung und der Position des Limiters im Signalweg ab.
Typische Einsatzbereiche:
Schutz vor kurzzeitigen Spannungsspitzen
Begrenzung des maximalen Ausgangspegels
Schutz vor Übersteuerung nachfolgender Signalstufen, sofern der Limiter an der entsprechenden Stelle sitzt
RMS-Limiter
Ein RMS-Limiter bewertet den Signalpegel über einen bestimmten Zeitraum und begrenzt die längerfristige Belastung. Er wird häufig eingesetzt, um die thermische Beanspruchung von Schwingspulen zu reduzieren.
Während ein Peak-Limiter auf kurze Spitzen reagiert, berücksichtigt ein RMS-Limiter die Energie beziehungsweise den Effektivwert des Signals innerhalb seines Auswertezeitraums. Das genaue Verhalten hängt vom verwendeten Algorithmus ab.
Typische Einsatzbereiche:
Begrenzung länger anhaltender hoher Signalpegel
Reduzierung thermischer Überlastung
Ergänzung des Peak-Limiters bei der Lautsprecherabsicherung
Ein RMS-Limiter ist allerdings kein direkter Temperatursensor. Er kennt die tatsächliche Schwingspulentemperatur nicht, sofern das System diese nicht separat erfasst und in die Schutzregelung einbezieht.
Multiband-Limiter
Ein Multiband-Limiter teilt das Signal in mehrere Frequenzbereiche auf und begrenzt diese getrennt voneinander. Dadurch kann beispielsweise der Bass stärker limitiert werden, während die Mitten und Höhen ihre Dynamik weitgehend behalten.
Das ist insbesondere bei Mehrweg-Lautsprechersystemen und komplexen Signalverarbeitungskonzepten relevant. Allerdings muss zwischen einem echten Multiband-Limiter und separat arbeitenden Limitern für einzelne Lautsprecherwege unterschieden werden.
Mögliche Vorteile:
frequenzabhängige Begrenzung
gezieltere Anpassung an unterschiedliche Belastungsgrenzen
Erhalt von Dynamik in weniger stark belasteten Frequenzbereichen
Die zusätzliche Komplexität kann jedoch auch das Zusammenspiel der Frequenzbereiche und die wahrgenommene Dynamik beeinflussen.
Lookahead-Limiter
Ein Lookahead-Limiter analysiert das Signal vorausschauend, indem es den Signalweg intern verzögert. Dadurch kann der Prozessor bevorstehende Signalspitzen erkennen und die Verstärkung rechtzeitig reduzieren.
Das ermöglicht eine kontrollierte Begrenzung sehr kurzer Transienten, ohne dass der Limiter erst reagieren muss, nachdem die Spitze bereits am Ausgang angekommen ist.
Wichtig: Lookahead benötigt zusätzliche Signalverzögerung. In Live-Systemen muss diese Latenz bei der Gesamtlaufzeit und beim System-Alignment berücksichtigt werden.
Lookahead bezeichnet dabei eine Arbeitsweise des Limiters und keine eigenständige Belastungsart wie Peak oder RMS. Ein Lookahead-Limiter kann beispielsweise als Peak-Limiter ausgeführt sein.
Schutz vs Performance
Ein Limiter soll den nutzbaren Arbeitsbereich eines Lautsprechers absichern, ohne die Performance unnötig einzuschränken.
Zu konservative Einstellungen reduzieren den maximalen Schalldruck, obwohl das System unter den jeweiligen Betriebsbedingungen möglicherweise noch sicher arbeiten könnte. Zu großzügige Einstellungen erhöhen dagegen das Risiko thermischer oder mechanischer Schäden.
Die sinnvolle Einstellung ergibt sich deshalb aus dem Zusammenspiel von Chassis, Gehäuse, Frequenzbereich, Hochpass, Endstufe und Signalverarbeitung. Auch die vorgesehene Betriebsdauer und das Programmmaterial sind relevant: Ein System, das kurze Impulse problemlos wiedergibt, muss nicht zwangsläufig für dauerhaft hohe Signalpegel ausgelegt sein.
Für professionelle PA-Systeme gilt:
Peak- und RMS-Limitierung ergänzen sich, ersetzen aber weder eine korrekte Systemauslegung noch die Überprüfung der tatsächlichen Betriebsgrenzen.
Gain Staging & Signalfluss
Gain Staging beschreibt die korrekte Abstimmung der Pegel innerhalb einer Audiokette. Ziel ist es, das verfügbare Dynamikfenster jeder einzelnen Komponente optimal auszunutzen, ohne unnötiges Rauschen zu erzeugen oder einzelne Signalstufen zu übersteuern.
Gerade bei professionellen PA-Systemen ist das entscheidend:
Ein hoher Ausgangspegel allein garantiert keine saubere Signalübertragung.
Maßgeblich ist, wie das Signal vom Zuspieler über Mischpult, Signalprozessor und Endstufe bis zum Lautsprecher verarbeitet und verstärkt wird.
Gain Staging richtig aufbauen
Eine saubere Pegelstruktur beginnt an der Signalquelle und wird schrittweise durch die gesamte Audiokette überprüft.
Signalquelle
Die Signalquelle sollte einen stabilen, ausreichend hohen Pegel liefern, ohne selbst zu übersteuern. Bei einem Laptop ist beispielsweise darauf zu achten, ob die Lautstärkeregelung digital arbeitet und ob die verwendete Audioausgabe bereits intern begrenzt oder bearbeitet wird.
Bei DJ-Playern, Mischpulten und Instrumenten sind zusätzlich die jeweiligen Ausgangspegel und die Dynamik des Signals relevant.
Eingangsverstärkung
Die Eingangsstufe muss auf den ankommenden Signalpegel abgestimmt werden.
Bei Mikrofonen ist häufig eine erhebliche Vorverstärkung erforderlich, während Line-Signale normalerweise deutlich höhere Pegel liefern.
Ein zu niedriger Eingangspegel führt dazu, dass nachfolgende Stufen stärker verstärken müssen. Das kann das Rauschen der nachfolgenden Komponenten stärker hörbar machen.
Ein zu hoher Eingangspegel kann dagegen bereits am Eingang zu Clipping führen. Eine spätere Pegelreduzierung kann diese Verzerrung nicht rückgängig machen.
Mischpult und Summenbus
Auch einzelne Kanäle und der Summenbus müssen ausreichend Headroom behalten. Mehrere Signale können sich beim Summieren addieren und dadurch einen deutlich höheren Pegel erzeugen als jeder einzelne Kanal.
Deshalb müssen nicht nur die Eingänge, sondern auch Kanalbearbeitung, Busse und Ausgangsstufen kontrolliert werden.
DSP und Lautsprechercontroller
Der DSP muss den eingehenden Pegel verarbeiten können, ohne dass seine Eingangs- oder Ausgangsstufen übersteuern.
Dabei ist zu beachten, dass EQ-Filter den Signalpegel verändern können. Eine breitbandige Anhebung oder mehrere überlagerte Filter können intern zusätzliche Pegelspitzen erzeugen.
Die korrekte Abstimmung berücksichtigt daher:
zeitlich aufeinander abstimmen
- maximalen Eingangspegel des DSP
- internen digitalen Headroom
- Pegeländerungen durch EQ und weitere Signalbearbeitung
- maximalen Ausgangspegel
- korrekte Ansteuerung der nachfolgenden Endstufe
Endstufe
Die Endstufe wandelt das Eingangssignal entsprechend ihrer Spannungsverstärkung in eine höhere Ausgangsspannung um. Wie viel Leistung daraus entsteht, hängt zusätzlich von der angeschlossenen Last und den Betriebsgrenzen der Endstufe ab.
Ein hoher DSP-Ausgangspegel ist nicht automatisch erforderlich, um maximale Leistung zu erreichen. Maßgeblich ist, welcher Eingangspegel bei der jeweiligen Endstufe für die benötigte Ausgangsspannung erforderlich ist.
Die Gain-Einstellung der Endstufe muss deshalb mit dem maximalen Ausgangspegel des DSP und den vorgesehenen Lautsprechergrenzen abgestimmt werden.
Der Signalfluss: Vom Zuspieler bis zum Lautsprecher
Ein typischer Signalweg einer professionellen Beschallungsanlage besteht aus mehreren aufeinander abgestimmten Komponenten.
1. Signalquelle
Laptop, DJ-Player, Mischpult, Audiointerface oder Instrument
2. Eingangsstufe / Mischpult
Eingangsverstärkung, Kanalbearbeitung und Summierung
3. DSP / Lautsprechercontroller
Pegel, EQ, Frequenzweichen, Delay und Limiter
4. Endstufe
Spannungsverstärkung und Leistungsabgabe
5. Lautsprecher
Umwandlung der elektrischen Energie in Schall
Je nach Anlage können zusätzliche Komponenten wie Stageboxen, digitale Audionetzwerke, Funkstrecken oder weitere DSPs integriert sein. Auch die Reihenfolge einzelner Bearbeitungsstufen kann variieren.
Entscheidend ist, dass jede Stufe genügend Signalpegel erhält, um ihr eigenes Rauschen möglichst wenig ins Gewicht fallen zu lassen, gleichzeitig aber ausreichend Headroom für Signalspitzen behält.
Pegelarten verstehen
In der Audiotechnik werden unterschiedliche Pegelgrößen verwendet.
Sie dürfen nicht miteinander verwechselt werden, da sie verschiedene
elektrische oder digitale Eigenschaften beschreiben.
dBFS – Digitalpegel
dBFS steht für decibels relative to full scale und wird bei
digitalen Audiosignalen verwendet.
- 0 dBFS entspricht der maximal darstellbaren digitalen Amplitude
- Negative Werte liegen unterhalb dieser Grenze
- Wird die Grenze bei einer üblichen Festkomma-Audioschnittstelle überschritten, kann es zu digitalem Clipping kommen.
Ein Signal mit Spitzen bei −1 dBFS besitzt nur noch 1 dB digitalen Headroom. Bei einem Signal mit Spitzen bei −12 dBFS sind es dagegen 12 dB.
Wichtig: 0 dBFS ist keine allgemeingültige analoge Spannung. Welche Spannung einem digitalen Pegel entspricht, hängt von der Kalibrierung des jeweiligen Geräts ab.
dBu – Analoger Spannungspegel
dBu beschreibt einen analogen Spannungspegel bezogen auf 0,775 V RMS.
L dBu=20log10(U / 0,775V)
Typische professionelle Audiogeräte verwenden beispielsweise +4 dBu als nominalen Betriebspegel. Das entspricht rund 1,23 V RMS.
Der nominale Betriebspegel ist jedoch nicht mit dem maximal zulässigen Eingangs- oder Ausgangspegel gleichzusetzen. Ein Gerät kann beispielsweise bei +4 dBu nominal betrieben werden und deutlich höhere Pegel verarbeiten, bevor es übersteuert.
dBV – Spannungspegel mit anderem Bezugswert
dBV bezieht sich auf 1 V RMS. Der Begriff ist insbesondere bei Geräten mit unterschiedlichen analogen Ausgangspegeln relevant.
+4 dBu entsprechen ungefähr +1,8 dBV. Umgekehrt entsprechen −10 dBV ungefähr −7,8 dBu.
Solche Unterschiede werden wichtig, wenn beispielsweise ein Zuspieler mit vergleichsweise niedrigem Ausgangspegel an ein professionelles Mischpult oder einen DSP angeschlossen wird.
Homepage ist im Aufbau!
Weitere Inhalte folgen . . .
